Le cercle obtenu est le Cercle de Construction. Des lignes, polygones ou autres cercles construits grâce à lui permettront au Maître architecte de fixer le plan de l’édifice. Il est vraisemblable que, pour ce faire, il emploiera également une logique symbolique. Cette logique est malheureusement difficile à reconstituer a posteriori.
Lors d’une étude, l’important est de retrouver l’essentiel de ce tracé, tracé que l’on nomme souvent le Tracé régulateur. Il sera d’autant plus proche de celui voulu par le Maître architecte qu’il rendra mieux compte de la réalité.

Il est important de noter que ce tracé est “prisonnier“ des dimensions du Cercle de Construction.

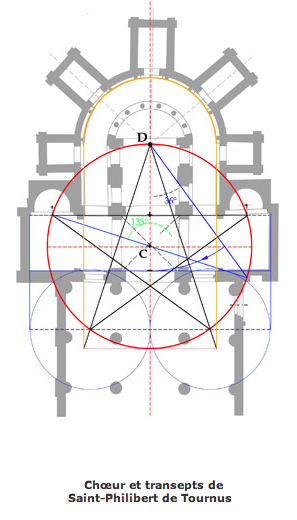

Pour l’abbatiale de Tournus, par exemple, un pentagramme guide l’essentiel du tracé du chœur et des transepts.

La distance entre la porte de la nef et le centre de l’abside mesure 43,49m. L’axe de l’église dévie, sur l’Est, de 22,6° vers le Nord.

jpl2013Le grand côté du Double Carré s’en déduit :

2a = 43,49m x cos(22,6°) = 40,15m

D’où la valeur R du rayon du Cercle de Construction : 11,33m.

L’entre-axes des chapelles latérales est déterminé par les bras du pentagramme inscrit. Pour une mesure de 21,54m

entre-axes = 2R.cos(18°) = 21,55m

La largeur des transepts mesure 26,62m. Cette valeur équivaut au double de l’écartement des pieds de l’étoile :

t = 4R.sin(36°) = 26,64m

Le diamètre du déambulatoire, compté au muret inférieur, est de 14,72m. Les pieds de l’étoile déterminent, sur la tangente au Cercle de Construction, un segment de même longueur :

d = 4R.tan(18°) = 14,72m

La largeur de la nef (18,65m) semble également avoir été déterminée grâce au pentagramme, mais probablement lors d’une étape ultérieure.

largeur nef = 2R.cos(18°).cos(30°) = 18,66m
